dinsdag 7 juni 2011

Finaal model

Het vorige model was geprint met FDM techniek. Via Shapeways hebben we ook een model laten printen met een ander printtechniek, namelijk SLS. Dit heeft een fijnere afwerking en heeft dezelfde stevigheid.

















Aangepast model

Na het controleren van de uitgevoerde aanpassingen is een nieuwe versie geprint met FDM.













































dinsdag 3 mei 2011

Aanpassingen aan het montuur

Om het prismamontuur toch te laten passen op de gewone bril moeten er enkele aanpassingen gebeuren en bevestigd worden:

1: 'beentjes' moeten ingekort worden. Hier hebben we 6mm af gedaan en dit bleek genoeg te zijn.

Voor de aanpassing















Na de aanpassing
















2: Het middenstuk mocht niet zo hoog zijn, de neusbrug van de bril kwam hier dan tegen. Hier 6 mm afgedaan en dit bleek ook genoeg te zijn.

Voor de aanpassing















Na de aanpassing:
















Tijdens het passen merkten we op dat er twee vijsjes van de glazen tegen het montuur zaten. Dit was niet echt een probleem maar Fred wilde hier liever een uitsparing voor.

Na de aanpassing

Beentjes voor de bevestiging aan de bril

Poging 1: Kunststof velcro op de prismabril en op de bril van Fred.

FOTO

Werkt, maar is niet zo mooi in de afwerking en je moet nog elke keer de velcro aandrukken.

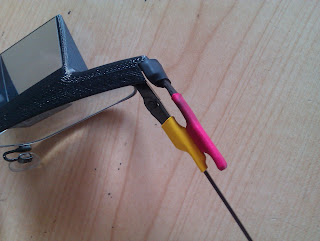

Poging 2: 1 Magneetje (350 gr) met krimpkous op de benen van de bril. Metalen plaatjes die kleven op stukjes leder die op het montuur gekleefd worden.
















De magneetjes waren sterk genoeg maar niet sterk genoeg om een veilig gevoel te geven.



Poging 3: 2 Magneetjes (500gr) met krimpkous op de benen van de bril. Metalen plaatjes die kleven op stukjes leder die op het montuur gekleefd worden.

































Poging 4: 2 Magneetjes (500gr) met krimpkous op de benen van de bril. Metalen plaatjes die kleven op stukjes leder en nadien een krimpkous erover. Ze worden aan het montuur bevestigd met krimpkous.















FOTO



Poging 5: 2 Magneetjes (500gr) met krimpkous op de benen van de bril. 2 Magneetjes (500gr) op een metalen stukje op een stukje leder en nadien een krimpkous erover. Dit bevestigd aan het prismamontuur met krimpkous
















Zonder groefjes in het montuur















Met groefjes in het montuur





















Poging 6: 2 Magneetjes (500gr) met krimpkous op de benen van de bril. 2 Magneetjes (500gr) op een metalen stukje op een stukje leder en nadien een krimpkous erover. Dit vastgekleefd op het montuur.















Controle op de twee brillen: Bezoek 5 en 6

Bezoek 27 april in de voormiddag



































27 april in de namiddag

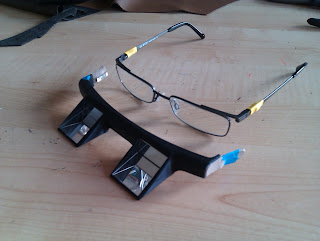

Het geprinte model past op de leesbril maar niet op de gewone bril.

Leesbril:






























Gewone bril:
